洞察制动器的“体温”：CFD模拟如何守护行车安全

你是否想过，当我们踩下刹车时，巨大的能量去了哪里？答案就藏在制动器瞬间升起的高温中。这不仅仅是“发热”那么简单，精确掌握制动器的“体温”变化，是确保汽车安全的关键。而CFD模拟技术，正是工程师们用来洞察这一过程的“透视眼”。

一、为什么要模拟制动器的温度场？

汽车制动本质上是一个能量转换的过程：将车辆行驶时具有的动能，通过制动盘（或制动鼓）与摩擦片之间的摩擦，转换成热能并耗散掉。想象一下紧急制动时，成吨的金属在高速下骤然减速，其产生的热量是惊人的。

如果这些热量不能及时散去，制动器温度会急剧升高，可能导致两种主要风险：

1. 热衰退：当温度过高（例如鼓式制动器超过300°C）时，摩擦片中的有机材料会分解，在摩擦表面形成一层“润滑膜”，导致摩擦系数急剧下降你会发现刹车“变软了”，即使深踩踏板，制动力也大幅减弱，这是非常危险的。
2. 热损伤：持续的高温（有时高达600-700°C）会使制动盘或制动鼓的材料性能下降，可能出现热裂纹、甚至变形，严重影响制动器的寿命和可靠性。

因此，工程师们需要精确知道制动器在工作时，温度究竟如何分布和变化。CFD（计算流体动力学）模拟技术，正是在计算机中重现这一复杂物理过程的强大工具。它可以在实物样机制造出来之前，就预测出制动器的散热性能，从而优化设计，从源头上提升安全性。

二、CFD模拟是如何工作的？

你可以把CFD模拟看作是在电脑里为制动器搭建的一个“数字实验室”。这个过程主要包含以下几个步骤：

1. 构建三维模型：首先，需要将制动器（包括制动盘、摩擦片、散热通风槽等）的精确三维几何模型导入到CFD软件中。


2. 划分计算网格：接下来，需要将这个三维模型划分成数百万个甚至更多微小的“网格”（可以想象成用很小的格子把模型填满）。网格越密集的区域（如摩擦接触面），计算就越精细。这个过程就像给模型“织”一张网，是计算的基础。

3. 定义“游戏规则”：这是最关键的一步，我们需要告诉软件模拟所遵循的物理规律：
   • 热量从哪来：设定摩擦产生的热量。通常，可以根据制动初速度、压力等参数，计算出摩擦产生的热流密度，并将其作为热源加载到摩擦表面上。


   • 材料属性：定义制动盘（如铸铁、钛合金等）和摩擦片的物理特性，例如密度、比热容、导热率等。这些参数决定了材料储存和传导热量的能力。


   • 散热方式：定义热量如何散失到环境中。这主要包括：
     • 热对流：制动盘旋转时，会带动周围空气流动，将热量带走。这是最主要的散热方式，CFD会精确计算空气的流动状态和换热过程。
     • 热辐射：高温的制动盘会像电炉丝一样向外辐射热量。
   • 运动状态：设置制动盘的旋转速度，这对于准确模拟其对流换热效果至关重要。


4. 求解计算与结果可视化：设置好所有条件后，计算机就会开始高速运算。完成后，我们便能得到直观的温度场云图、流线图等。
   通过这些图像，可以清晰地看到最高温度出现在哪里、热量如何传递、高温区域有多大，从而全面评估制动器的散热表现。

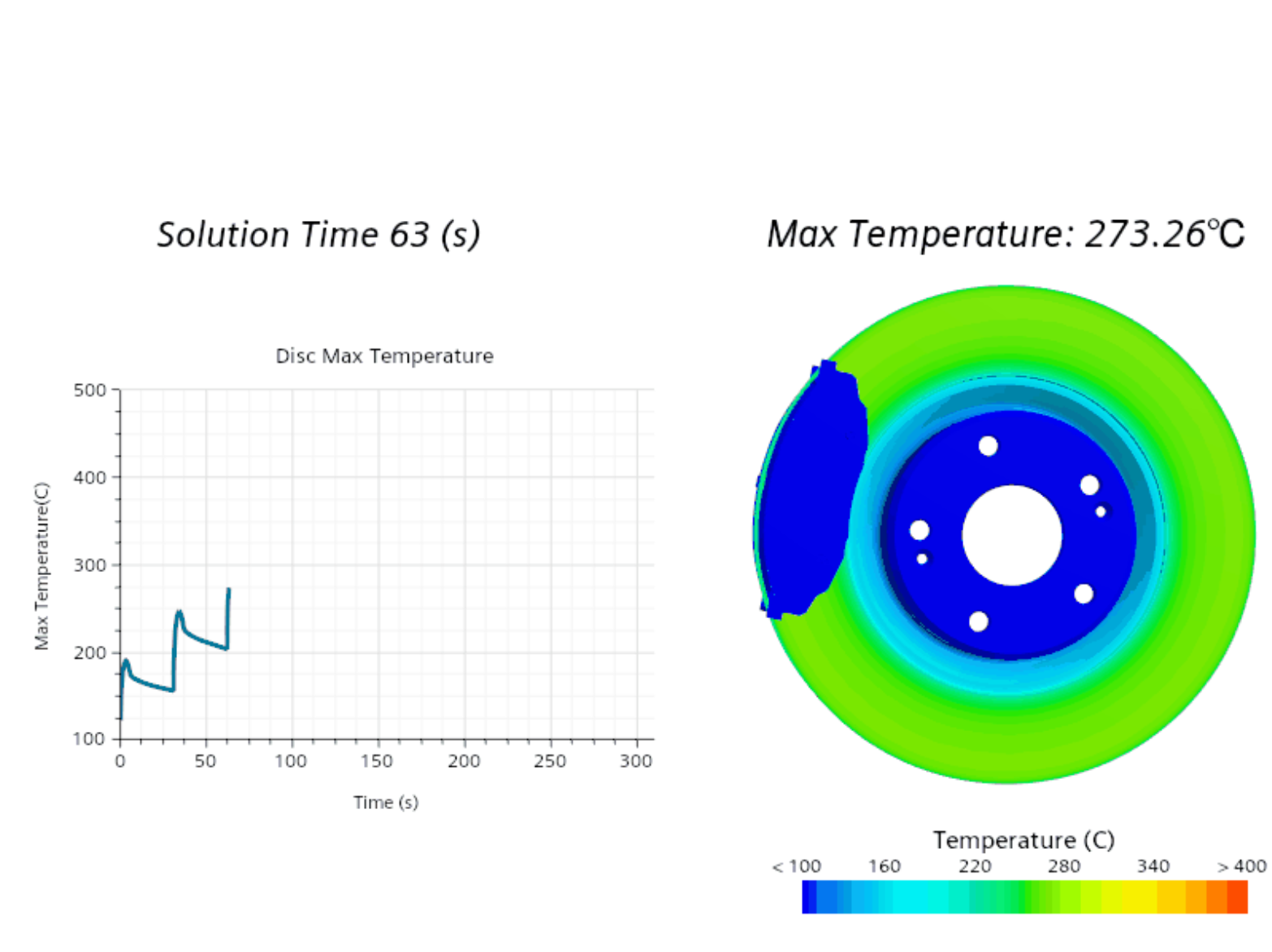

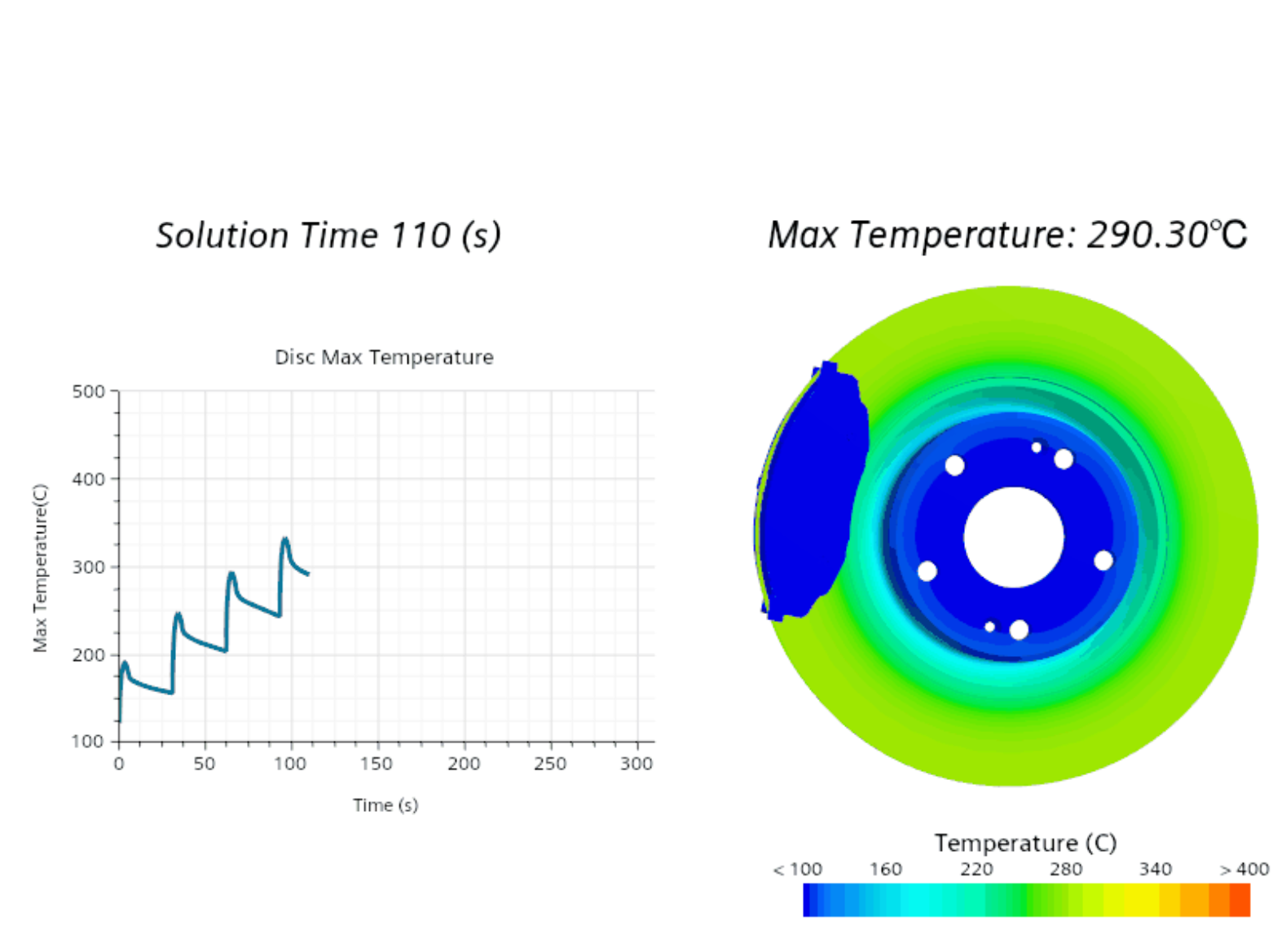

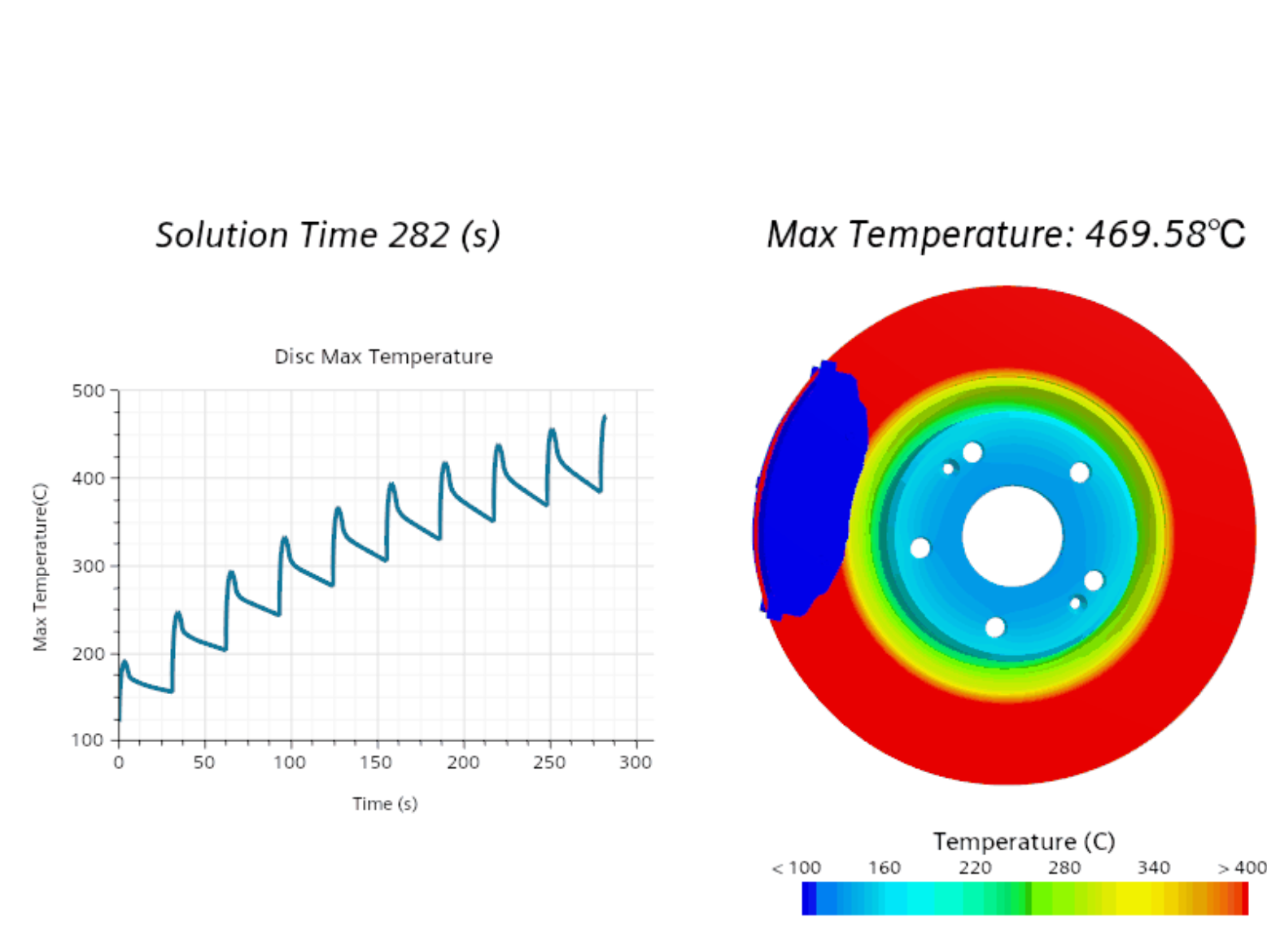

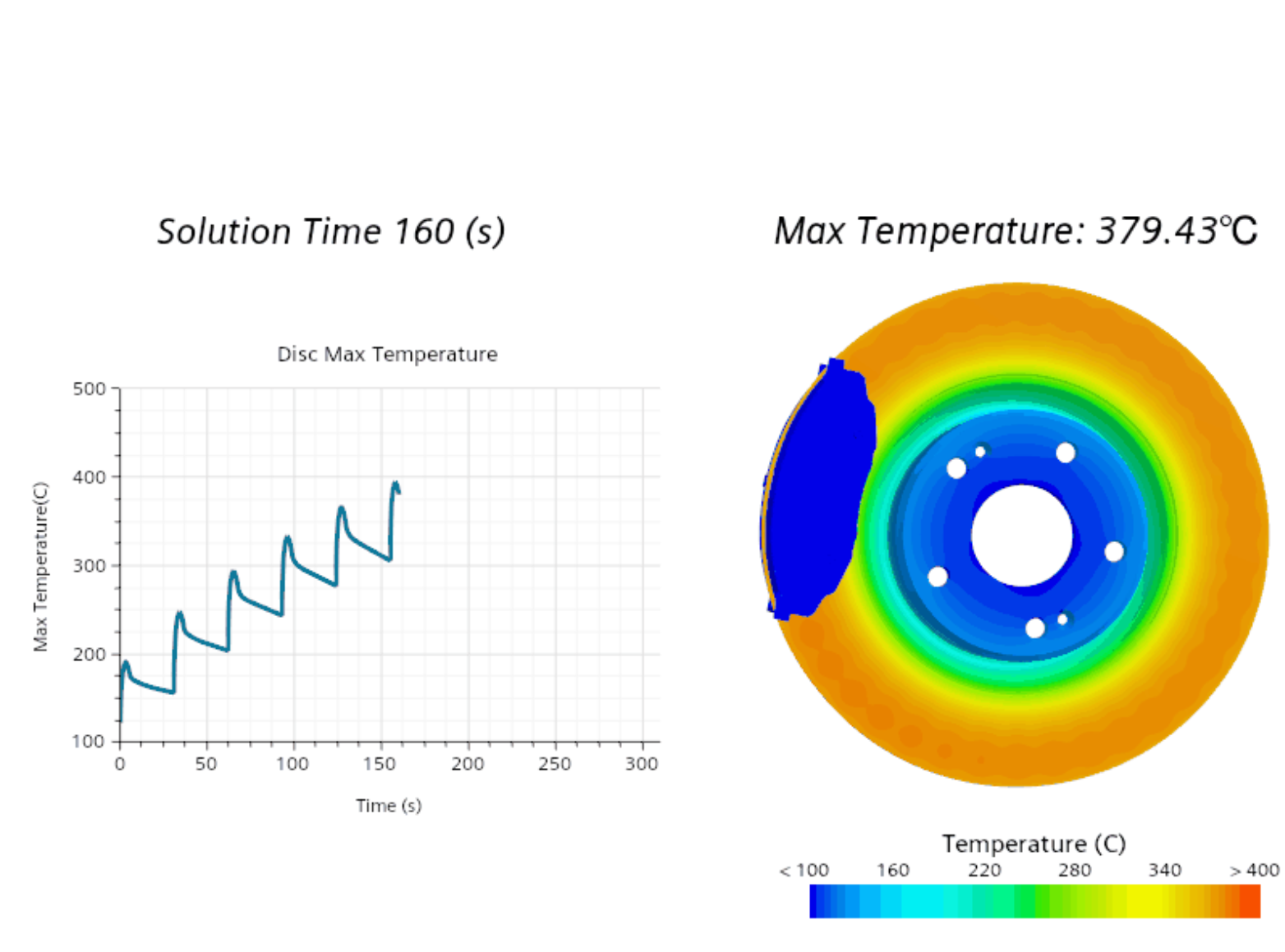

下图是STAR-CCM+分析结果后处理：

三、模拟的挑战与进阶应用

真实的制动过程非常复杂，涉及摩擦学、热力学和流体动力学的高度耦合（即相互影响）。为了更精确地模拟，工程师们还需要考虑一些高级问题：

• 流固耦合：制动盘的旋转会影响周围空气的流动（流体场），而空气的流动又反过来影响制动盘的冷却（温度场）。将这两种场进行联合仿真，就是流固耦合分析，它能更真实地反映实际情况。

• 材料参数的变化：实际上，材料的许多属性（如导热系数）会随着温度升高而变化。先进的模拟会考虑这种非线性变化，使结果更准确。

基于CFD模拟，工程师可以有效地优化制动器设计。例如：

• 改进通风盘：优化制动盘内部通风槽的形态，增强“风扇效应”，提高散热效率。


• 探索新型冷却方式：例如，研究水冷盘式制动器内部流道结构、水流速度等参数如何影响其极限散热性能。



结语

总而言之，制动器摩擦生热的CFD模拟，是一项将抽象物理问题转化为直观可视化结果的关键技术。它让工程师能够“看见”热量，从而在虚拟世界中反复测试和优化设计，最终为我们打造出散热更好、更耐用的制动系统，为每一次安全出行保驾护航。

希望这篇介绍能帮助你初步了解这一有趣而又至关重要的工程领域。如果你对某个具体细节感兴趣，我们可以继续深入探讨。
