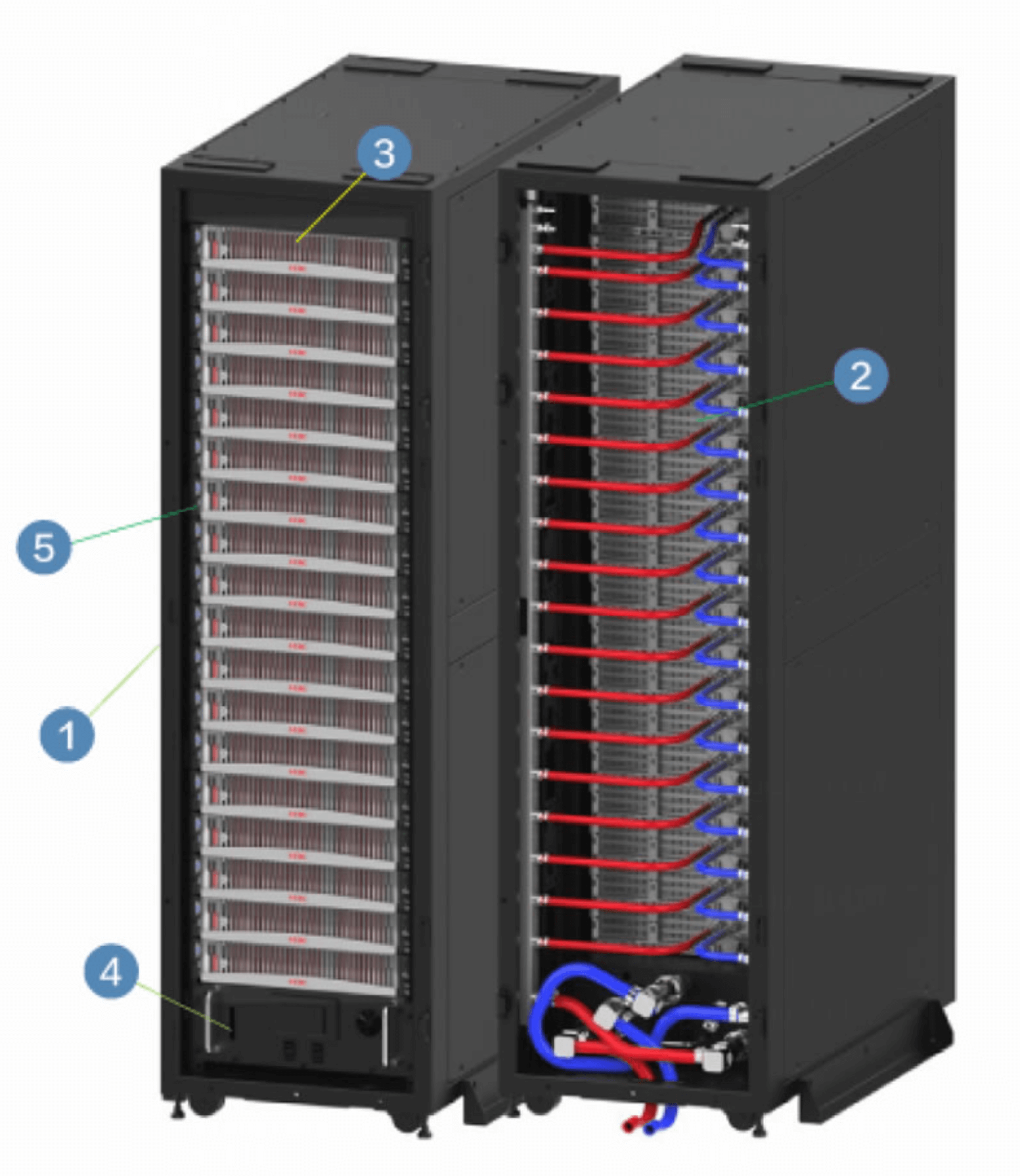

Manifold作为液冷系统的核心部件之一，其内部流体流动均匀性直接影响散热效率。上海赛一慧鑫信息技术有限公司通过CFD模拟，对Manifold内部的流场和温度场进行了耦合分析。核心目标是研究冷却液的流速分布与散热性能之间的关系，评估歧管的流量分配均匀性及其对散热效果的影响。

模型与方法

2.1 几何建模与网格划分

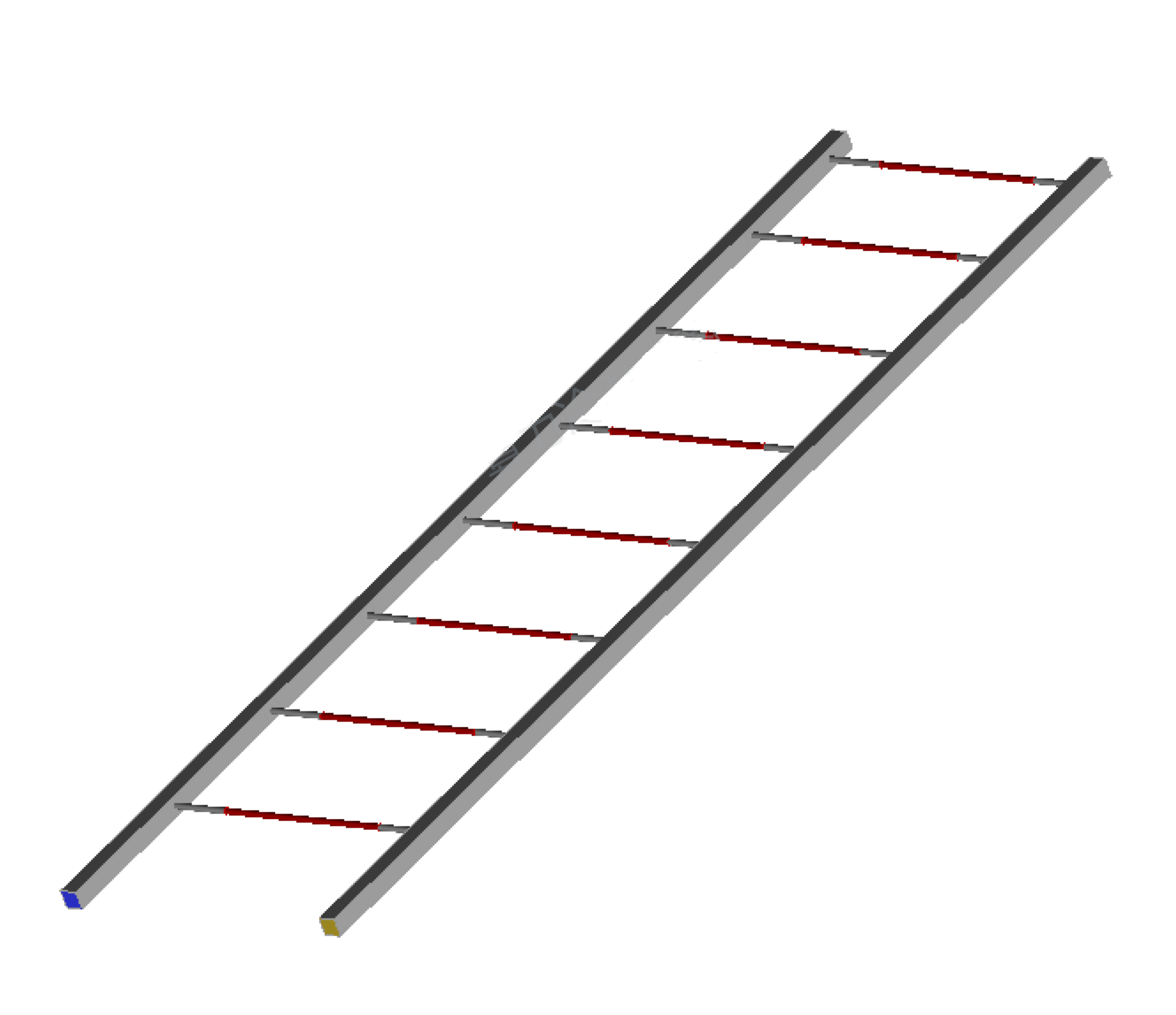

采用ICEM建立Manifold三维模型，主管路截面尺寸为30mm×30mm，长2.0m，支管直径10mm，共设置8个支管（对应真实情况中1台机柜中配置8台4U高度的服务器）。利用ICEM软件进行网格划分，核心流道区域采用四面体非结构化网格，近壁面加密3层，总网格数约4×10⁵，网格质量检查显示正交性＞0.8，满足计算精度要求。

2.2边界条件与求解设置

边界条件：进口设为速度入口，流速2m/s；出口设为压力出口，表压5Pa；Manifold壁面设为无滑移绝热边界，模拟每个服务器热负载4kW。

求解器设置：选用Fluent稳态求解器，湍流模型采用Realizable k-ε模型（适用于复杂流道内分离流动模拟），离散格式为二阶迎风格式，压力-速度耦合采用SIMPLE算法。计算时间步长为1s，收敛判据设为所有残差＜1×10⁻⁶，进出口质量守恒误差＜0.5%。

结果与讨论

以Manifold中心截面作为主要探讨截面，分析该截面处的速度场及温度场分布情况。

3.1速度场分析

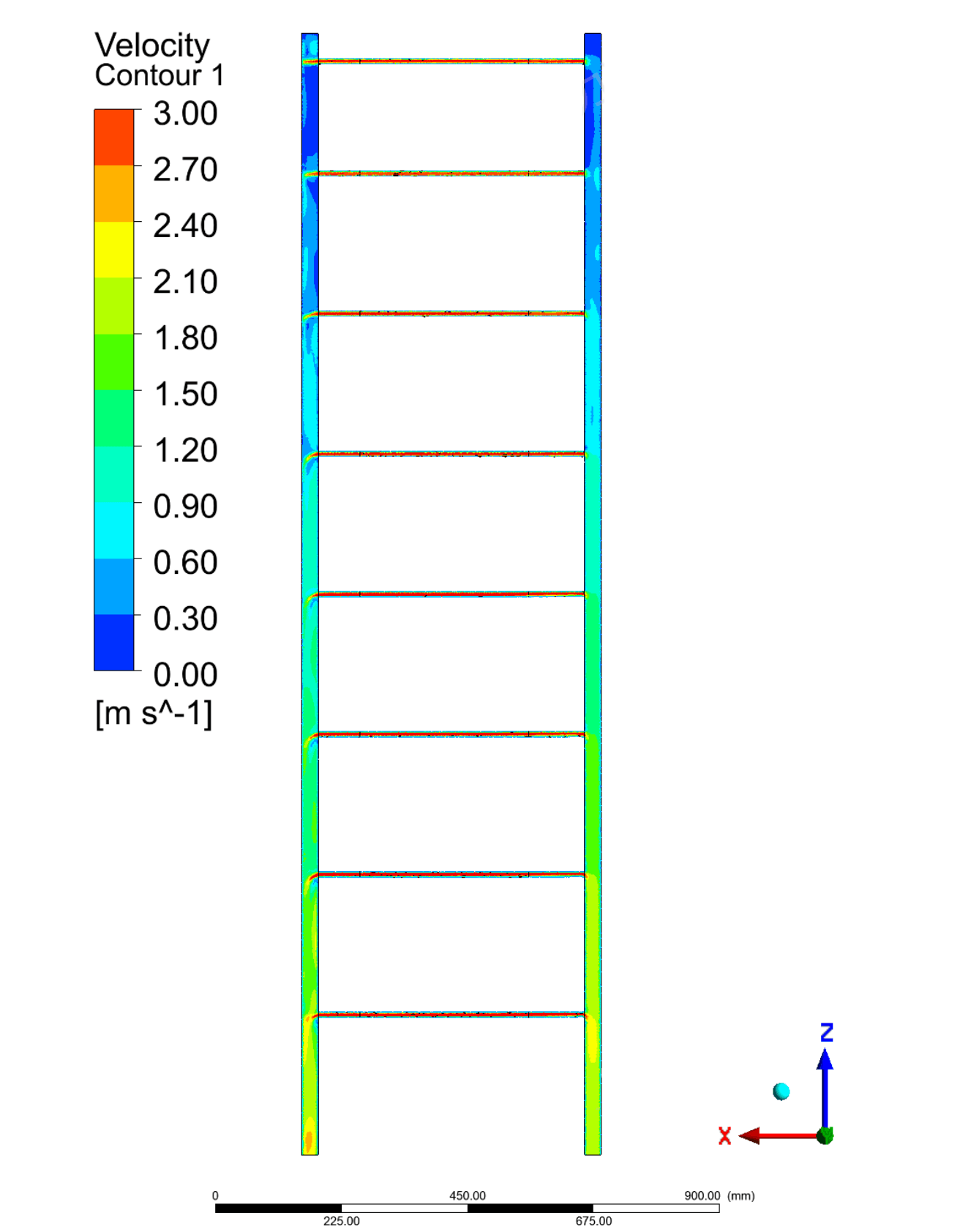

速度云图显示了存在一定程度上的流动分配不均问题。冷却液进入Manifold后，由于动量作用，大部分流体直接流向最远端的出口，导致第一个支路的流速和流量最大。越靠近入口的支路，分流到的流量反而越少，形成了一定程度的流量分配梯度。在Manifold盲端和拐角处观察到低速涡流区，这些区域可能导致换热效率下降和死区形成。

3.2温度场分析

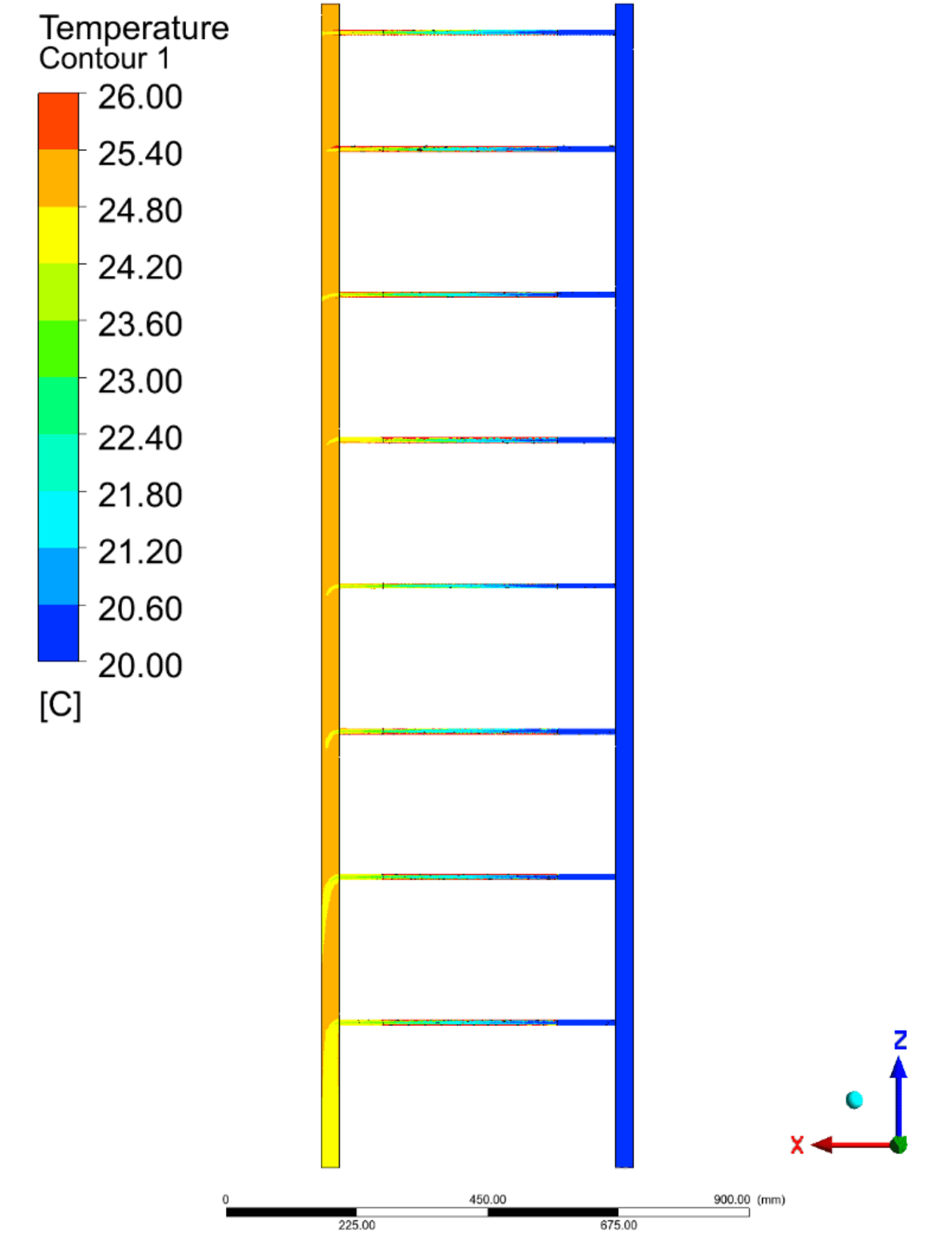

模拟结果显示，Manifold主管路供回水温差为约5℃，这与实际情况吻合度良好。温度分布与速度场高度相关。高速区域（如主管路和远端支路）由于流体停留时间短，对流换热强烈，因此该区域流体温升较低。相反，在低速支路和涡流区，流体停留时间过长，从加热壁面吸收了大量热量，导致该区域流体温度高于其他区域。靠近下部的负载段温度稍高于上部的负载段，存在温度分布不均匀的现象，需要注意机柜下部的支路有可能出现局部过热风险。

结论

模拟结果表明，Manifold存在一定程度的流动与散热不均问题。速度场的不均匀分配直接导致了温度场的不均匀，使得系统散热效能未能最大化，并带来局部热点。后续优化可以着眼于改进Manifold流道几何形状，如通过添加导流板或采用渐变流道设计，以平衡各支路流量，从而确保温度场的均匀性，提升整体散热可靠性。
