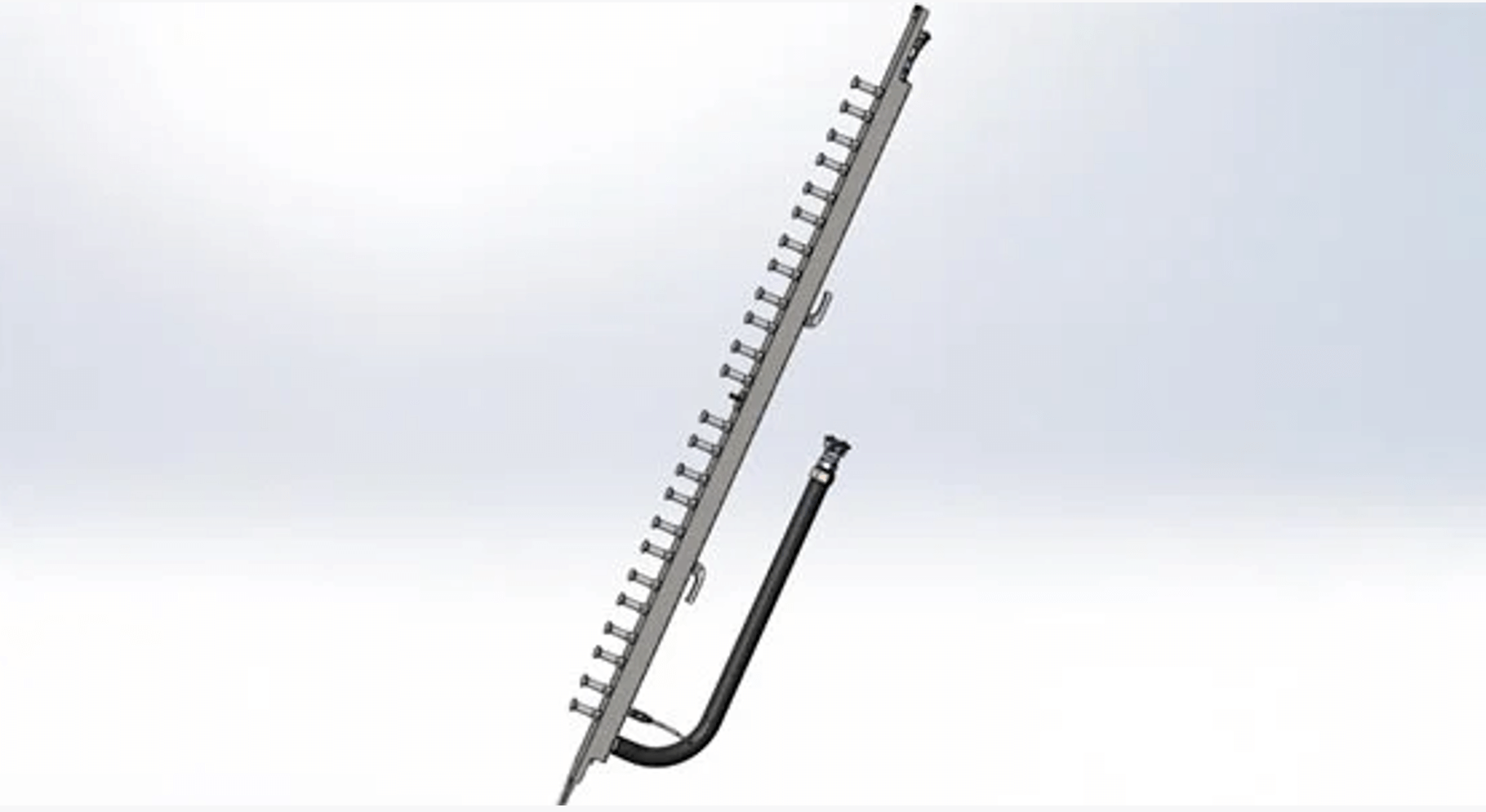

一、液冷机柜Manifold的概述

在间接接触式液冷系统中，Manifold（流体分配器/集管）扮演着“血管枢纽”的核心角色。它负责将来自机房级主循环的冷却工质（通常为去离子水或专用介电液体）高效分配至每个机柜内的发热单元（如服务器冷板），并将吸热后的工质统一汇集送回主循环。其设计质量直接决定整个机柜群的冷却效率、可靠性和能耗水平。

01四大核心功能定位

Manifold并非简单的管道连接件，而是集成了多种功能的系统级部件：

智能分配：将单路或双路冗余进液，精准分流至多个并行支路（对应不同服务器节点），确保每个发热单元获得均匀冷量。

高效汇集：将各支路回流的热工质高效汇总，通过单一或双出口返回机房级循环，降低系统整体阻力。

标准化连接：为快速接头、盲插接头或软管提供标准化接口，支持热插拔和在线维护需求。

一体化监控：集成温度、压力、流量传感器接口，以及用于调节支路流量的手动或电动阀门，实现对冷却系统的实时控制。

02三种主流拓扑架构

根据机柜功率密度和可靠性要求，Manifold主要采用三种设计类型：

树状分支架构：主流道逐级缩径分支，结构紧凑但需严格控制压降，适用于中小功率密度机柜。

环状管网架构：进出口形成闭环，压力分布更均匀，具备高冗余性，常用于大型超算中心或核心业务机柜。

层叠板式架构：通过精密加工流道的板片叠合而成，集成度高但密封要求严苛，适合高密度一体化设计场景。

03四大设计目标的平衡艺术

优秀的Manifold设计需要在多个目标之间找到最佳平衡点：

流量均匀性：各支路流量偏差控制在±5%以内（高端场景要求±2%），避免局部热点导致设备降频。

低压降设计：在保证流量均匀的前提下，最小化流道阻力，降低泵功消耗，助力PUE指标优化。

高可靠性保障：实现零泄漏（尤其在水冷场景），具备耐腐蚀和抗疲劳特性，确保长期稳定运行。

模块化适配性：适应不同机柜尺寸和功率需求，支持灵活扩展支路数量，便于安装和维护。

二、设计关键细节

Manifold的核心挑战在于实现低压降下的均匀流量分配：

支路水力平衡技术：通过CFD仿真建模，精准计算各支路流阻差异，设计匹配的支管直径和节流孔，实现流量偏差<±3%。

流道形态优化：采用渐缩渐扩过渡设计，消除主流道与支流道连接处的涡流损失，降低局部压损。

气液分离系统：在最高点设置自动排气阀，排除系统内滞留空气；最低点设置排污口，便于维护冲洗和杂质清除。

Manifold的材料选择和制造工艺直接影响系统可靠性：

耐腐蚀材料体系：水冷场景首选316L不锈钢，介电液场景可采用铝合金或钛合金，内壁可施加陶瓷涂层提升抗腐蚀能力。

先进成型工艺：

整体机加工：从实心金属块铣削流道，实现无焊缝设计，彻底消除内泄漏风险。

真空钎焊技术：采用无氧焊接工艺，确保焊缝质量和流道清洁度，泄漏率低于10⁻⁹ Pa·m³/s。

增材制造应用：通过3D打印制造复杂流道结构，优化流体性能的同时降低重量。

密封系统升级：采用双O型圈+压力自紧式密封设计，满足带压插拔需求，泄漏率<10⁻⁶ mbar·L/s。

Manifold的接口设计直接影响系统的可维护性：

阀门配置策略：每个支路配备电动球阀，支持远程关断和流量调节，可在不停机状态下维护单节点。

传感器融合方案：集成多参数传感器，实时监测温度、压力、流量数据，实现故障预警和动态调节。

标准化快接接口：支持UQD盲插接头，插拔时间<10秒，泄漏量<0.1mL，满足在线维护需求。

Manifold需满足严格的安全标准：

高压耐受能力：设计压力至少为系统最大工作压力的1.5倍，进行1.5倍设计压力的静压测试，确保结构完整性。

热循环稳定性：通过高低温循环测试（-40℃至85℃），验证密封件和材料在温度波动下的稳定性。

故障冗余设计：核心业务场景采用双歧管冗余配置，单路故障时自动切换，确保系统持续运行。

三、验证与测试体系

01CFD仿真与数字孪生

在设计阶段，通过CFD仿真技术对Manifold流场进行全面分析：

速度分布优化：模拟不同流量工况下的流体速度分布，确保各支路流量均匀性。

压力损失评估：计算系统压降，优化流道形态，降低泵功消耗。

气液两相流模拟：分析排气系统性能，防止气塞导致的冷却中断。

02原型测试与性能验证

物理原型制造完成后，需进行多维度性能测试：

流量平衡测试：在实际负载下测量各支路流量，验证均匀性指标。

密封可靠性测试：采用氦质谱检漏技术，检测泄漏率是否符合标准。

长期老化测试：模拟5万小时运行寿命，测试材料疲劳和密封件老化情况。

03环境适应性测试

Manifold需通过严苛的环境测试验证：

高低温冲击测试：模拟运输和极端天气条件下的温度变化，确保材料稳定性。

腐蚀测试：采用盐雾腐蚀试验，验证材料在恶劣环境下的抗腐蚀能力。

振动冲击测试：模拟运输和地震条件，确保结构连接可靠性。

高低温冲击测试：模拟运输和极端天气条件下的温度变化，确保材料稳定性。

腐蚀测试：采用盐雾腐蚀试验，验证材料在恶劣环境下的抗腐蚀能力。

振动冲击测试：模拟运输和地震条件，确保结构连接可靠性。

四、液冷机架歧管性能指标与标准

01功能定位与布局策略

液冷机架歧管作为CDU（冷却剂分配单元）与IT设备之间的核心连接枢纽，其首要功能是将冷却液精准分配至每个服务器回路，并将吸热后的工质高效汇集回流，确保整个机架的冷却循环稳定运行。在布局设计上，需充分考虑机柜的结构特点和维护便利性：

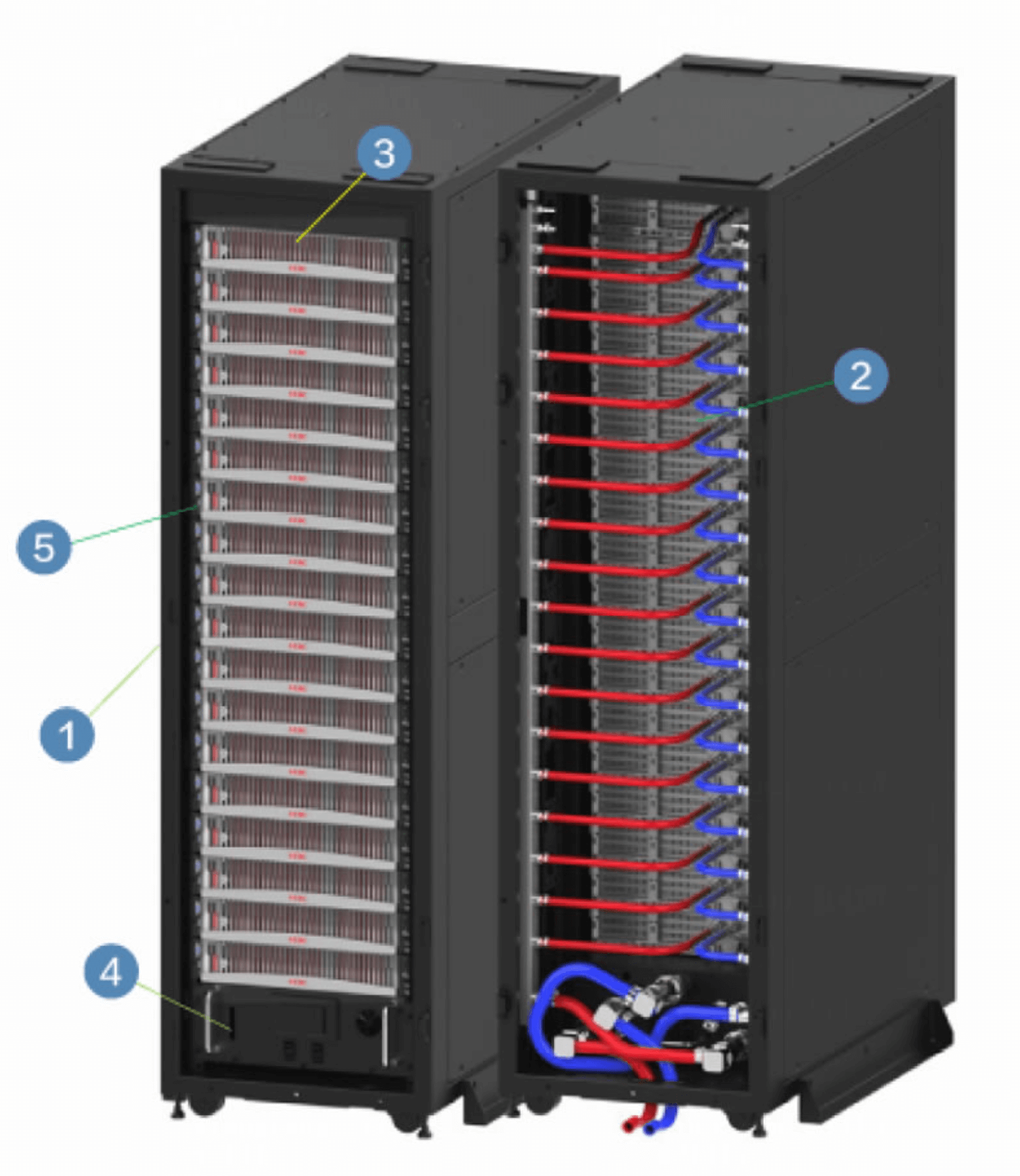

安装位置选择：主流设计通常将歧管布置在机柜后部，以避免影响前端IT设备的插拔操作。部分高密度机柜也会采用顶部或侧部安装方案，但必须严格控制占地面积，确保不干扰设备维护通道。

单/双歧管配置：单歧管方案适用于中低密度机柜（<30kW），结构简单成本较低；双歧管配置则针对50kW以上的高密度机架，通过冷热分离设计提升冷却效率和系统冗余性。

02性能指标与安全边界

歧管的性能参数直接决定液冷系统的可靠性和能耗水平，其核心指标包括：

压力耐受能力：最大允许工作压力（MAWP）需达到100psig（约6.9bar），以应对系统启动和负载突变时的压力波动。爆破压力需满足3倍MAWP要求，确保极端工况下的结构完整性。

温度适应性：工作温度范围需覆盖17°C至65°C，符合ASHRAE W45标准对数据中心冷却系统的要求。部分高端解决方案可支持高达75°C的工作温度，适应未来更高功率密度的算力需求。

流体动力学优化：流速需严格控制在1.5m/s以下，以防止冷却液对管道内壁的侵蚀。同时需通过流道优化最小化系统压降，降低泵功消耗，助力PUE指标优化。

03 接口标准与连接技术

歧管的接口设计直接影响系统的可维护性和兼容性：

CDU连接：通常采用大尺寸接口（如3/4"、1"），以满足高流量需求。推荐使用ISO 11926-1标准的直螺纹带O形圈凸台（SAE/ORB）终端，确保密封可靠性和互换性。

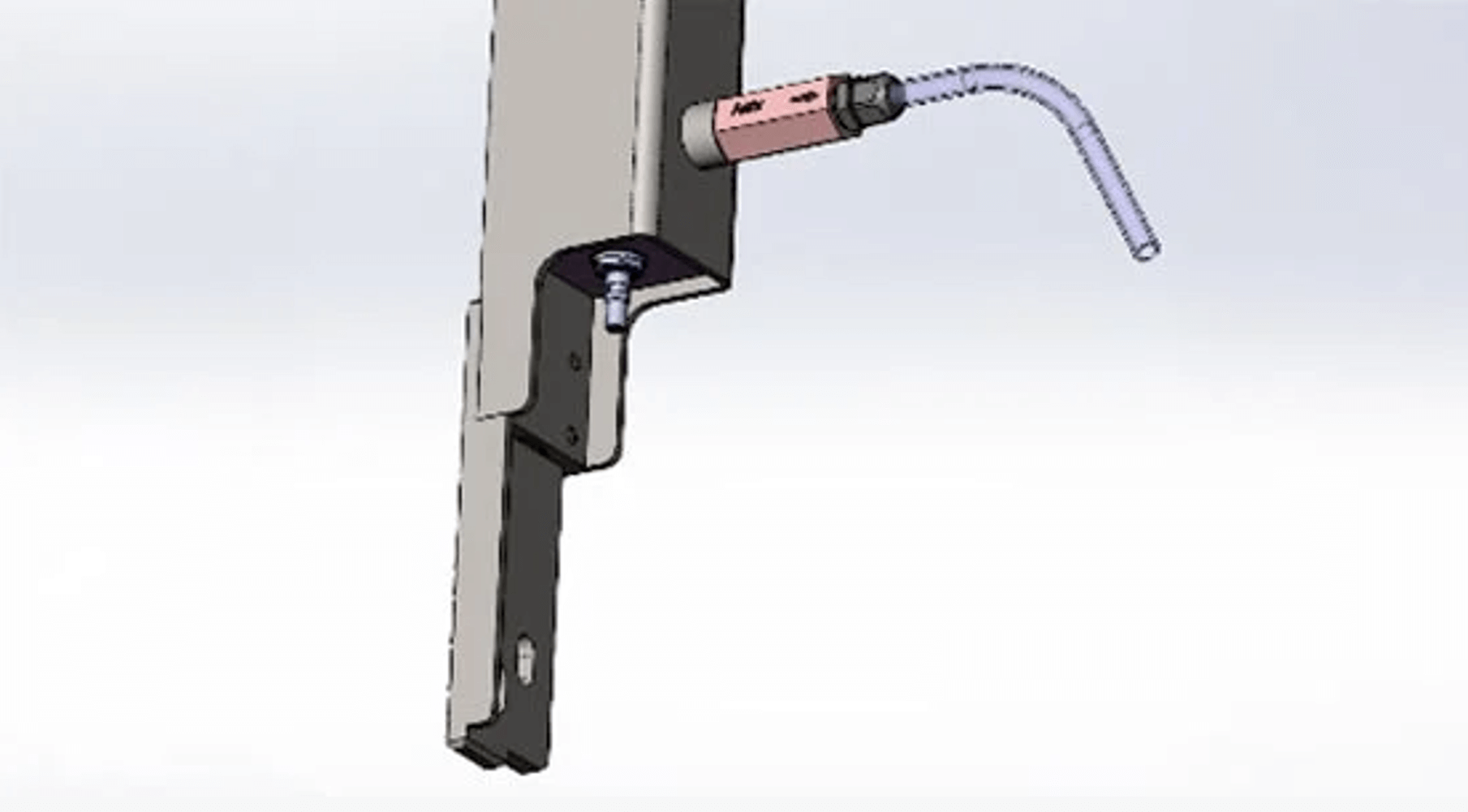

服务器回路连接：采用小尺寸接口（如1/4"、3/8"），搭配UQD（通用快速断开）或UQDB（盲插）终端。盲插设计配合浮动校准机制，可将服务器更换时间压缩至10分钟以内，大幅提升维护效率。

04材料选型与制造工艺

歧管的材料选择需综合考虑耐腐蚀性、强度和成本因素：

浸润材料兼容性：接触冷却液的部件需优先选用不锈钢（304/316L）或铜合金（CDA110/1020），确保对乙二醇水溶液或氟化液的长期耐腐蚀性。密封件推荐采用EPDM或PTFE材质，在高温高压环境下保持稳定密封性能。

制造与清洁标准：焊接过程需严格控制质量，避免内壁焊渣残留影响流体性能。表面处理需确保密封区域粗糙度Ra≤1.6μm，以防止泄漏。成品需经过酸洗钝化和高压冲洗，确保流道清洁度符合工业级标准。

05测试验证与质量保障

歧管供应商需通过多维度测试验证产品性能：

压力测试：按照ASME B31.3标准进行1.5倍设计压力下的无泄漏测试，确保结构强度满足要求。

环境可靠性测试：包括高低温循环、盐雾腐蚀等测试，验证产品在极端环境下的耐久性。

机械性能测试：通过冲击和振动测试（如ISTA 3-E标准），模拟运输和地震条件下的结构稳定性。

五、Manifold技术特性

01材质与工艺

90% 采用304不锈钢及以上材质（耐冷却液腐蚀，使用寿命≥10 年），通过激光焊接（如名扬激光）或真空钎焊密封（焊接处泄漏率需≤1×10⁻⁹ Pa・m³/s）；外径规格推荐有30mm30mm、4040mm等。

02结构设计

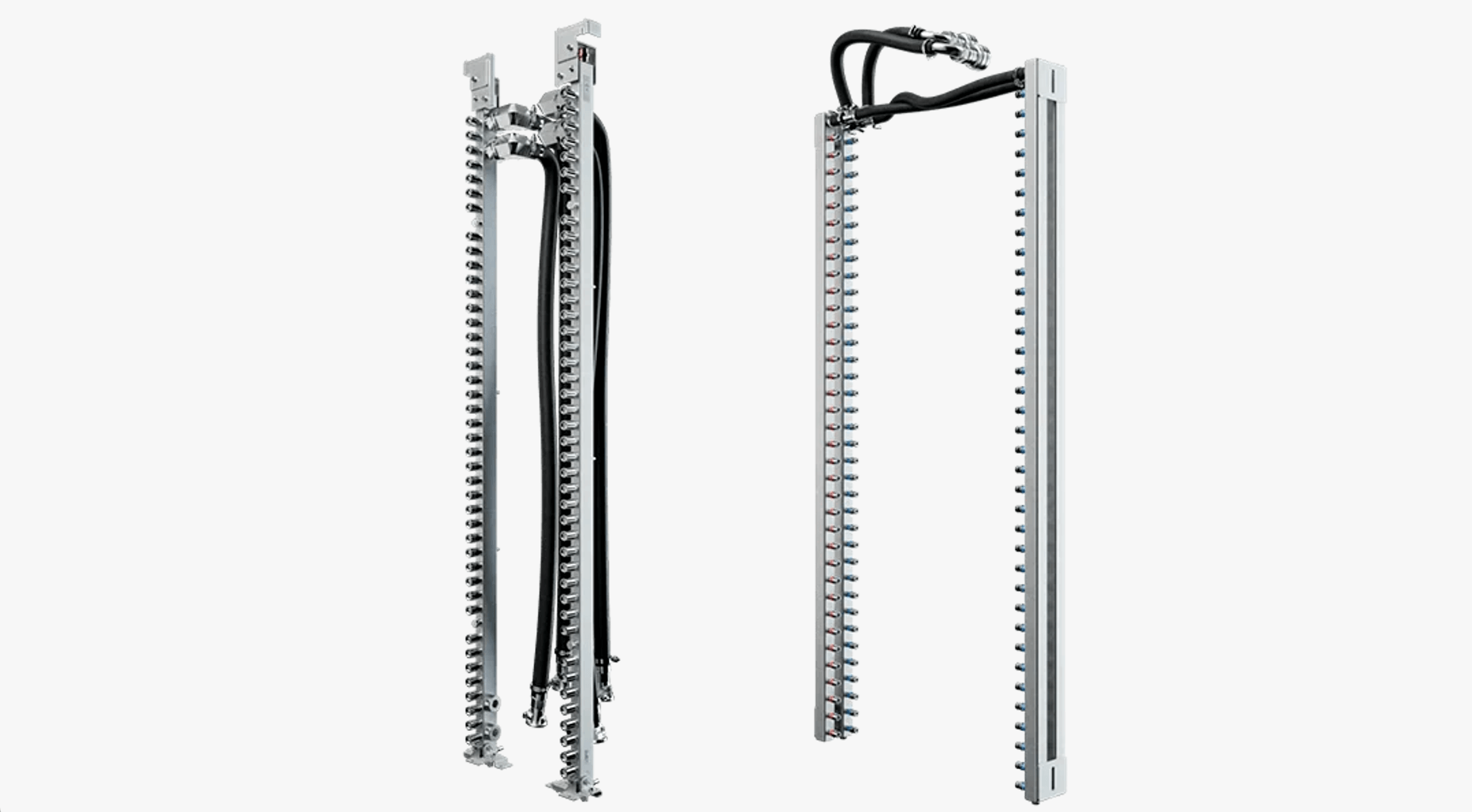

分为单排管（适配 10-30kW 机架，接口数量≤12 个）和双排管（适配 50-120kW 机架，接口数量≥16 个），管道路径采用 “等长设计”（避免不同接口因距离差异导致流量不均）。

03安装适配性

接口需兼容主流快接头，支持 “带压插拔”（拔插时泄漏量≤0.1mL），满足在线维护需求。

以ASUS推出的AI POD为例（该系统搭载了GB200 NVL72版本)，在整机背部，液冷 Manifold呈“冷热分离”的双通道结构 ，组件与Manifold之间采用盲插式对接设计。也就是说，节点安装过程中，工程师只需将计算托盘或交换托盘滑入对应机位，即可自动完成连接。
