英伟达CPO交换机液冷系统-分集液管路均流仿真

2026-1-27 10:01:21      点击:

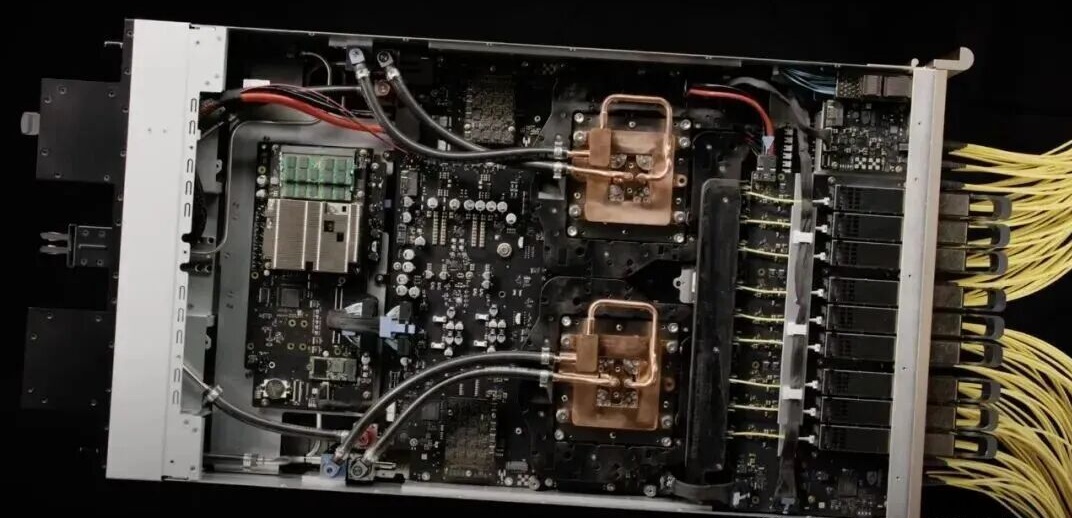

英伟达CPO交换机液冷系统采用两个并行的冷却回路同时运行。

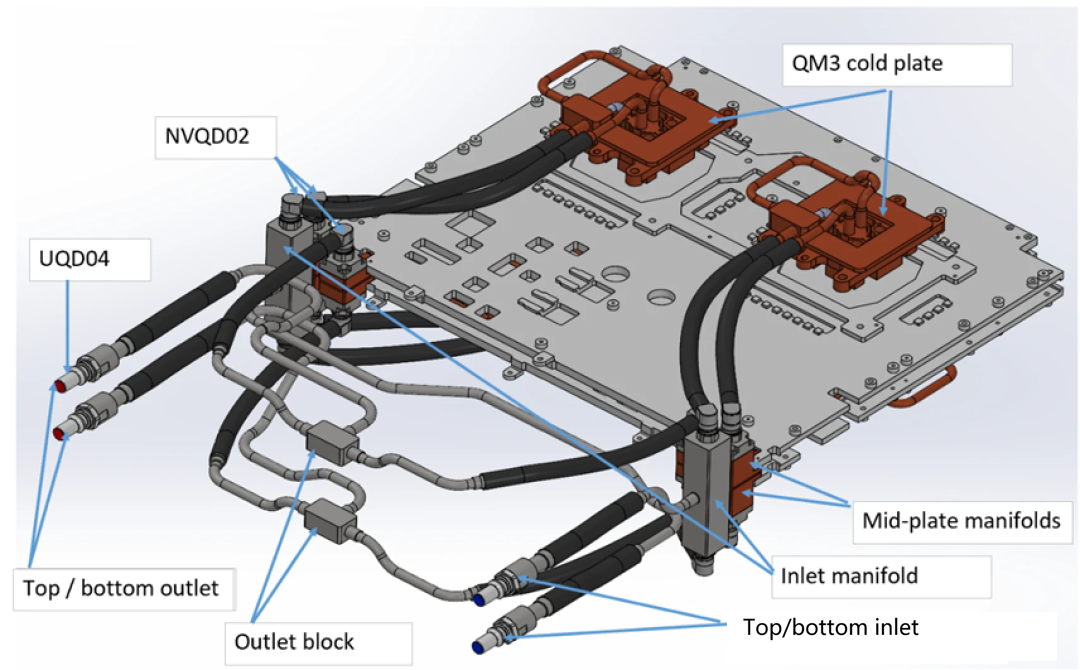

冷却液通过两个独立的入口进入,并通过两个出口排出。冷却液从系统后部左右两侧的两个入口歧管进入,每个歧管分为两条路径:一条通往上方的QM3冷板(左/右),另一条通往下方的QM3冷板(左/右),形成两个并行的回路。

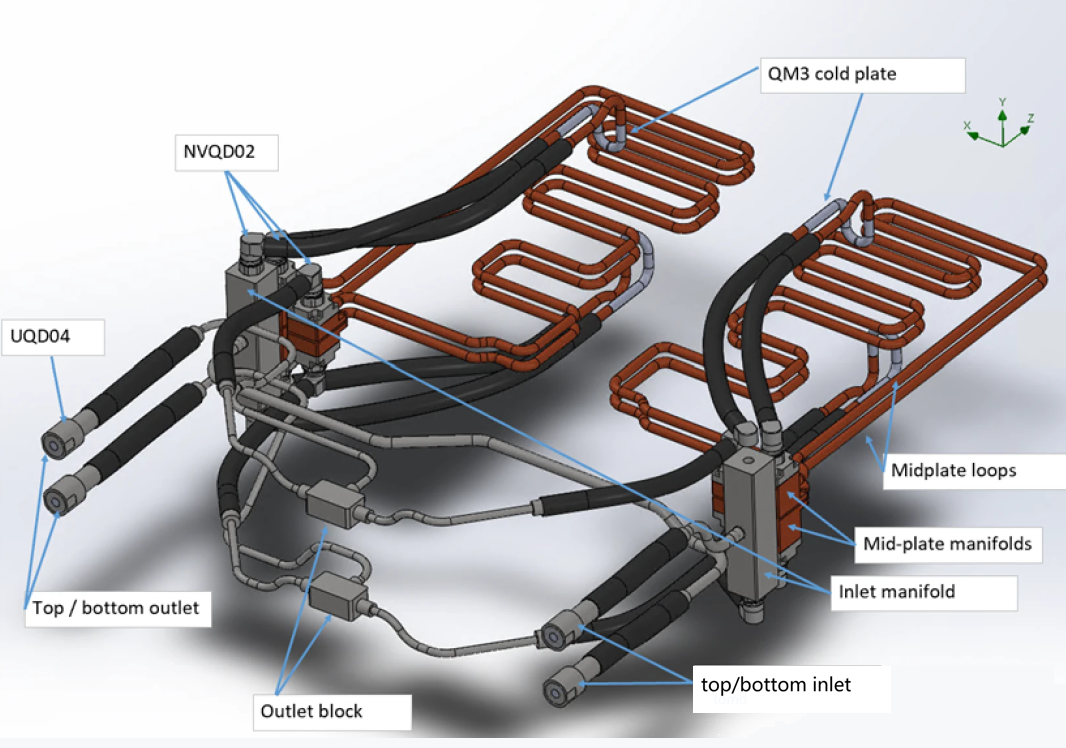

冷却QM3冷板后,冷却液流向中间板的歧管,然后通过上下回路(左/右)冷却配电盘组件。

与按左右两侧分开的入口管路不同,出口管路按高度分组:两侧上方的管路汇聚到顶部出口块,下方的管路汇聚到底部出口块。汇合后的冷却液从左侧的出口排出。

英伟达CPO交换机液冷系统:分集液管路均流仿真解析

英伟达(NVIDIA)的CPO(Co-Packaged Optics,共封装光学)交换机,如Quantum-X Photonics,代表了数据中心网络散热技术的尖端水平 。其液冷系统的核心挑战之一,是确保冷却液在覆盖众多高功率芯片(如交换ASIC和硅光引擎)的复杂分集液管路网络中均匀分配,以实现高效、稳定的散热。这直接关系到系统的可靠性、能效(PUE)和整体性能

分集液管路均流模拟仿真,正是通过计算流体力学(CFD)等手段,在设计阶段预测并优化流量分配,攻克这一工程难题的关键技术

 仿真目标与工程挑战

CPO交换机液冷系统的均流仿真,目标是在高度集成的封装内,为发热密度极高的芯片提供精准、均衡的冷却。其面临的独特挑战包括:

  • 超高热流密度:CPO将光引擎与交换芯片紧密封装,单位面积发热量巨大,对冷却效率要求极高
  • 复杂流道布局:系统包含为交换芯片、光引擎等不同组件服务的多级并联流道,流阻匹配设计复杂
  • 空间极度受限:封装内部空间紧凑,流道设计需在散热效能与结构强度、工艺可行性间取得平衡。
  • 系统可靠性要求:流量不均会导致局部过热,加速芯片老化甚至失效,影响整个AI工厂的稳定运行

 核心仿真流程与方法

针对英伟达CPO交换机的液冷系统,一套完整的均流仿真通常遵循以下核心流程:

 1. 三维建模与几何清理

基于设计图纸,精确建立包含总管、分/集水器(Manifold)、并联支路(微通道冷板)在内的全流道系统三维模型。需特别注意去除不影响流动分析的微小特征,以提升网格质量与计算效率。

2. 网格划分与物理设置

对流体域进行高质量的非结构化网格划分,在近壁面区域进行加密以捕捉边界层效应。物理模型选择不可压缩湍流模型(如k-ε或k-ω SST),并设置冷却液(通常为水或专用冷却液)的物性参数。

 3. 边界条件与求解计算

设定入口总流量或压力出口压力。为每个芯片冷板区域定义对应的热流密度或功耗作为热边界条件。随后进行稳态或瞬态耦合传热计算。

 4. 后处理与均流评估

计算完成后,提取各并联支路的流量、进出口压降、芯片最高温度及温度分布均匀性等关键指标。评估均流效果,通常以流量不均匀度(最大与最小流量偏差)芯片间最大温差作为核心判据。

 关键优化策略与设计考量

为实现优异的均流效果,仿真驱动下的设计优化至关重要:

  • 分/集水器结构优化:通过仿真调整分水器内部导流板形状、集水器汇流腔结构,优化流量分配入口条件,减少涡流和死区。
  • 并联支路流阻匹配:针对流道长度、截面形状不同的支路,通过仿真调整局部流道尺寸(如增设节流孔板)或改变流道布局,使各支路压降趋于一致。
  • 微通道冷板设计:优化微通道的肋片形状、排列方式与水力直径,在保证散热性能的同时,平衡流阻与泵功需求。
  • 系统级协同仿真:将液冷流道仿真与芯片级、封装级的热仿真耦合,更准确地评估在实际功耗分布下的系统散热与均流性能。

 技术价值与行业趋势

精准的均流仿真对于英伟达CPO交换机乃至整个AI数据中心意义重大:

  • 提升系统可靠性:避免局部热点,保障价值数百万美元的交换机在严苛工况下长期稳定运行
  • 优化能源效率(PUE):均匀的冷却意味着可以用更低的泵功和更小的温差实现散热目标,直接降低数据中心总能耗
  • 加速产品研发:仿真能在物理样机制作前预测性能、发现设计缺陷,大幅缩短开发周期,降低试错成本。
  • 应对未来挑战:随着英伟达Rubin等下一代平台迈向100%全液冷,单机柜功率密度持续攀升,均流仿真的重要性将愈加凸显

可以说,分集液管路均流模拟仿真,是隐藏在先进液冷系统背后的“数字工匠”,它通过虚拟世界的精密计算,为物理世界中的算力基石提供了稳定、高效的散热保障。
