引言

人形机器人正经历从实验室走向产业化的关键阶段,传感器技术作为机器人感知与交互的核心,直接影响着系统的性能表现。在众多传感技术路线中,压电陶瓷传感器凭借其独特的物理特性引起了业界关注。本文从工程实践角度出发,分析压电陶瓷传感器在人形机器人领域的技术可行性、应用场景以及面临的工程挑战。

压电陶瓷传感器的核心技术特征

工作原理与结构特点

压电陶瓷传感器基于压电效应工作——当材料受到机械应力时,内部电荷分布发生变化,产生电势差。这种机电耦合特性使其能够将力学信号直接转换为电信号。

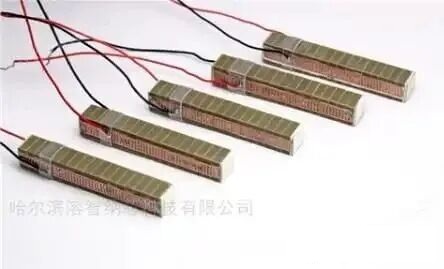

典型的压电陶瓷传感器采用"螺栓夹紧金属-陶瓷三明治结构",这种设计无需传统的传动机构,通过压电材料的直接变形实现能量转换。相比电容式或电阻式传感器,这种无接触测量方式减少了机械磨损,提高了系统可靠性。

关键性能指标

根据最新研究数据,先进的压电陶瓷传感器具备以下性能特征:

• 超高分辨率: 可达15纳米级,远超传统传感器
• 极速响应: 响应时间约0.5毫秒,满足实时控制需求
• 低滞后性: 滞后率低于3.95%,确保测量精度
• 宽温度范围: 工作温度范围-40°C至+125°C
• 优异的线性度: 非线性度小于0.1% FS

这些性能参数使压电陶瓷传感器在需要高精度、快速响应的场景中展现出明显优势。

在机器人关节中的应用可能性

直驱式关节集成方案

压电陶瓷传感器在机器人关节中的应用主要有两个方向:作为驱动元件和作为测量元件。

作为驱动元件时,通过摩擦耦合机制实现微位移放大。压电陶瓷片产生微米级变形,通过特殊的机械结构将其放大为毫米级甚至厘米级的宏观运动。这种方案的核心挑战在于:

1. 摩擦力精密控制: 接触界面的摩擦系数需要严格控制,温度变化、磨损都会影响输出性能
2. 高精度装配要求: 预压力需控制在±5%范围内,否则会影响效率和寿命
3. 复杂的控制算法: 需要补偿非线性、迟滞等因素,控制器开发难度较大

关节力矩与位置感知

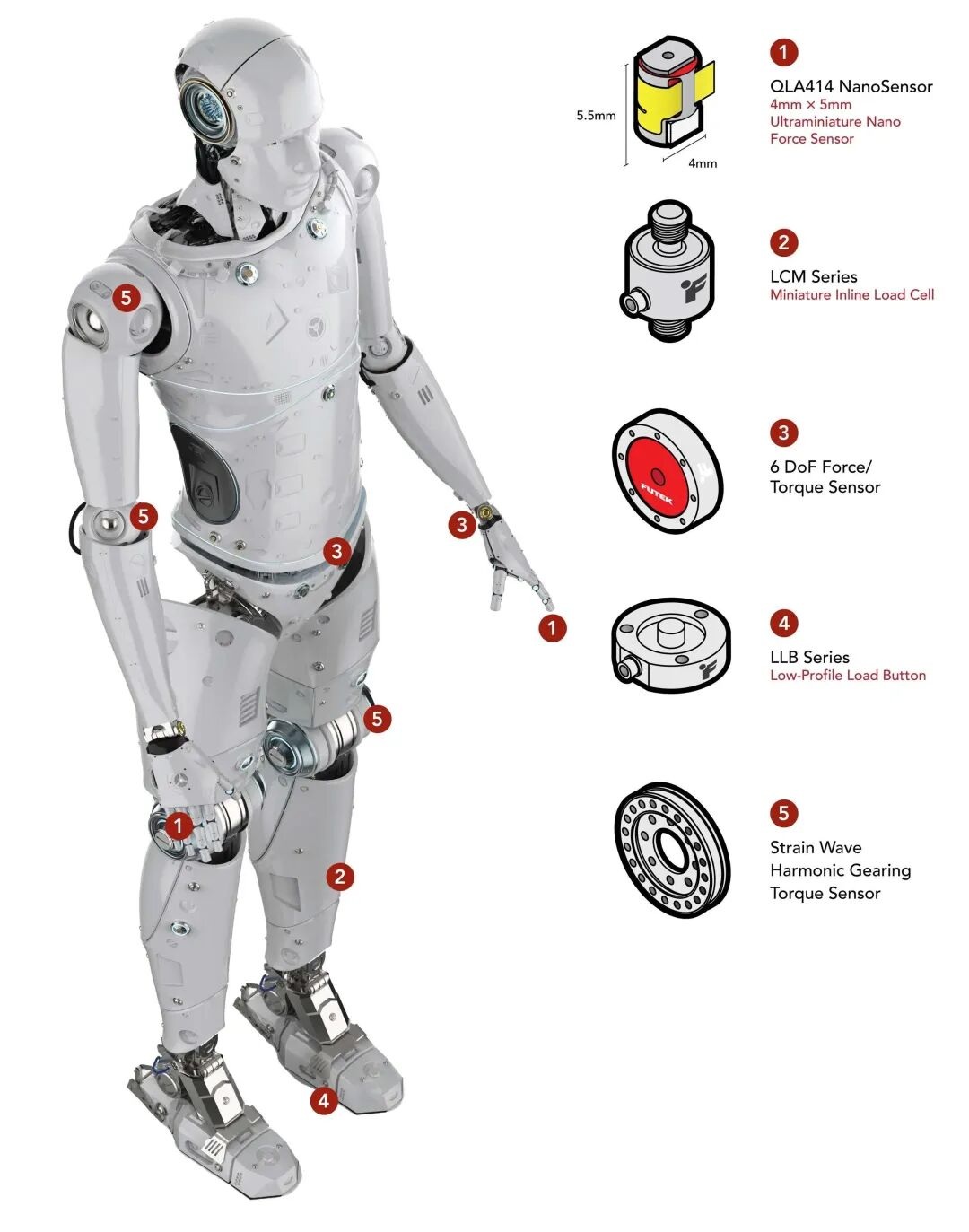

相比直接驱动,压电陶瓷传感器更适合作为力矩传感器集成在关节中。其优势体现在:

• 三维力检测能力: 可同时测量x、y、z三个方向的力分量
• 动态响应优势: 响应速度是应变片式传感器的5-10倍
• 抗电磁干扰: 在电机密集的关节环境中表现稳定

然而,工程实现需要考虑:

• 信号调理电路复杂: 压电传感器输出阻抗高,需要专用的电荷放大器
• 低频特性限制: 对静态力测量能力较弱,需要配合其他传感器使用
• 成本与体积平衡: 多轴力传感器的集成会增加关节复杂度

多样化应用场景探索

触觉感知系统

在人形机器人的手指、手掌等接触部位,压电陶瓷传感器可构建高灵敏度触觉阵列:

• 压力分布映射: 通过阵列化布置,实时获取接触压力的空间分布
• 动态触觉反馈: 识别物体表面纹理、硬度等特征
• 抓取力控制: 实现柔顺抓取,避免损坏易碎物体

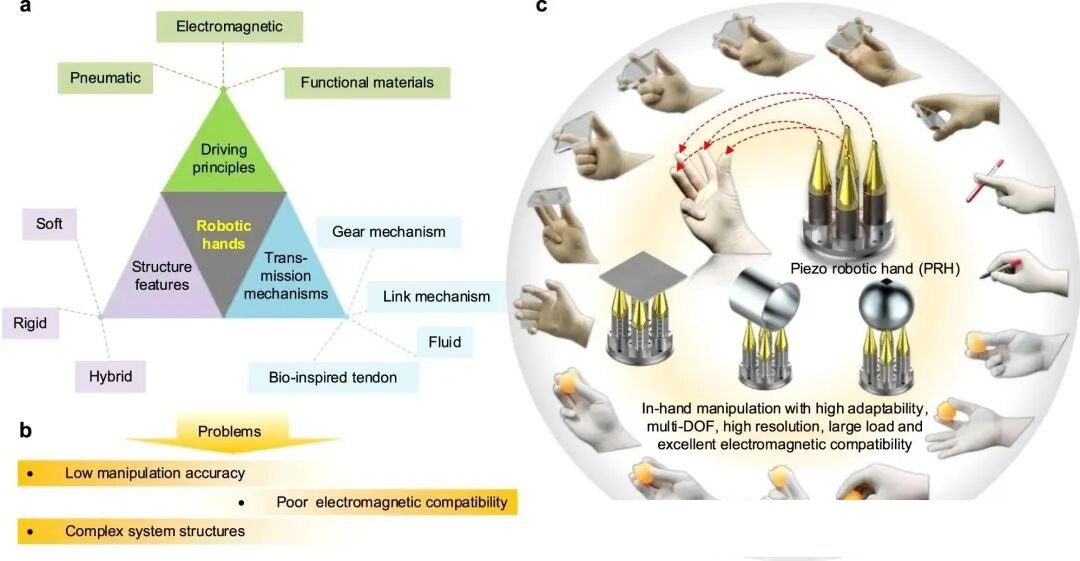

Nature期刊报道的压电机器人手研究显示,这种技术可实现从微米到毫米级的精密操作,展现出跨尺度运动操控能力。

医疗机器人应用

在手术机器人和康复机器人领域,压电陶瓷传感器展现出独特价值:

• 组织刚度检测: 采用45度角配置的传感器阵列,对不同组织类型的识别准确率达92%
• 手术力反馈: 为主刀医生提供触觉反馈,提高手术精度
• 康复训练监测: 实时监测患者的运动力度和轨迹

结构健康监测

在机器人本体结构中嵌入压电传感器,可实现状态监测:

• 应变实时监测: 检测关键构件的应力状态,预防疲劳破坏
• 振动分析: 识别异常振动模式,实现故障预警
• 成本效益优势: 相比传统应变片,可减少50%以上的布线成本

技术对比与选型考量

与其他传感技术的对比

性能指标	压电陶瓷	电容式	电阻式(应变片)	光学式
动态响应	优秀(0.5ms)	良好(2-5ms)	中等(10-50ms)	优秀(1ms)
静态测量	较弱	优秀	优秀	优秀
温度稳定性	好(-40~125°C)	中等	较差	优秀
功耗	极低	低	中等	高
成本	中等	低	低	高
小型化程度	优秀	优秀	良好	受限

工程选型建议

基于上述对比,压电陶瓷传感器更适合以下场景:

1. 高频动态测量: 振动监测、冲击力检测等
2. 空间受限场合: 需要小型化、轻量化设计
3. 恶劣电磁环境: 电机、驱动器密集区域
4. 能量受限系统: 对功耗敏感的便携式机器人

不适合的场景:

1. 纯静态力测量: 如持续负载监测
2. 超低成本需求: 对成本极度敏感的应用
3. 超大量程测量: 需要测量数百千克力的场合

产业化进展与技术趋势

材料技术演进

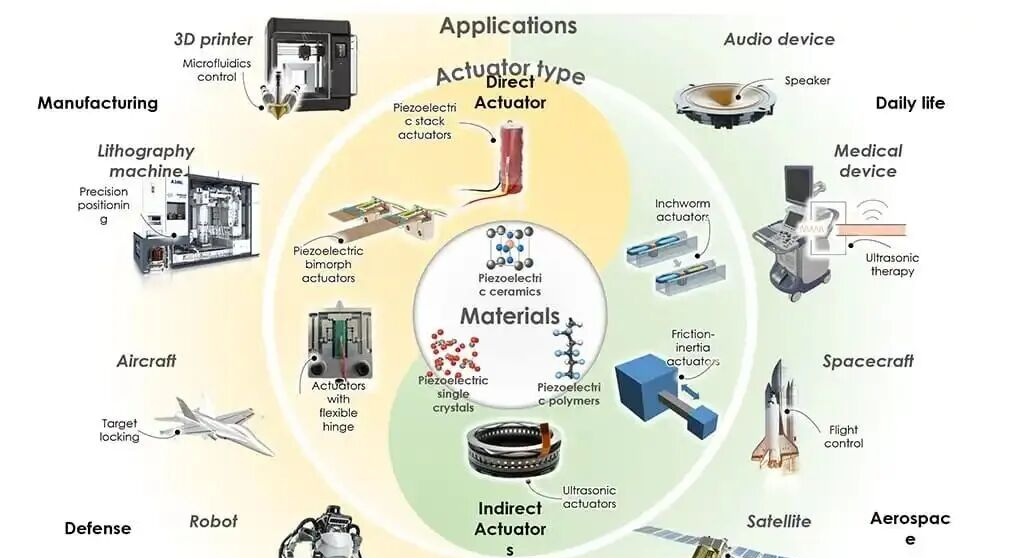

压电材料正在经历代际升级:

• 第一代PZT陶瓷: 传统铅基材料,性能成熟但环保压力大
• 无铅压电陶瓷: BaTiO₃、KNN基材料,环保但性能略有折衷
• 4.5代离电势材料: 弹簧式微结构自发形成技术,综合性能提升30%以上

集成技术突破

• 柔性压电薄膜: 厚度小于100微米,可贴合在曲面关节表面
• 自供电传感器: 利用压电效应本身发电,实现能量自给
• 智能传感节点: 集成信号处理、无线通信功能,减少布线复杂度

商业化案例

当前已有多个成熟应用案例:

• 工业机器人: PI Ceramic等厂商提供标准化关节力矩传感器解决方案
• 服务机器人: 用于触觉反馈和人机交互
• 外骨骼系统: 实现步态检测和力量辅助控制

技术挑战与工程瓶颈

信号处理难题

压电传感器的电荷信号微弱且阻抗极高,对信号链路要求苛刻:

• 电荷泄漏: 长期测量时电荷会通过绝缘层泄漏,影响低频响应
• 寄生电容: 连接电缆会引入寄生电容,降低灵敏度
• 温度漂移: 压电系数和介电常数的温度依赖性需要补偿

成本与规模化生产

• 制造工艺复杂: 压电陶瓷需要高温烧结、极化处理等工艺
• 良品率挑战: 材料性能一致性控制难度大
• 定制化需求: 不同应用需要定制尺寸和性能,难以标准化

系统集成问题

• 机械安装精度: 预紧力、安装角度对性能影响显著
• 多传感器融合: 需要与其他类型传感器互补使用
• EMC设计: 在强电磁环境中保持信号完整性

未来发展展望

技术融合趋势

压电传感器正与其他技术融合创新:

• 压电-摩擦电复合: 结合两种效应,拓宽频率响应范围
• 压电-AI结合: 利用机器学习补偿非线性,提升测量精度
• 多物理场耦合: 同时检测力、温度、振动等多参数

应用领域拓展

除了传统机器人关节,新兴应用包括:

• 柔性机器人: 用于软体机器人的形变感知
• 仿生假肢: 提供接近自然的触觉反馈
• 人机协作: 实现更安全、更自然的交互

标准化与生态建设

随着技术成熟,行业标准化工作逐步推进:

• 性能测试标准: 统一测试方法和评价指标
• 接口协议标准: 促进不同厂商产品互联互通
• 安全认证体系: 保障在医疗、服务等领域的应用安全

结论

压电陶瓷传感器凭借高灵敏度、快速响应、低功耗等优势,在人形机器人的动态力测量、触觉感知、振动监测等场景中具有明显的技术优势。然而,其在静态力测量、成本控制、系统集成等方面仍面临挑战。

从工程实践角度看,压电陶瓷传感器更适合作为机器人传感系统的补充,而非完全替代现有技术。未来随着材料技术、制造工艺、信号处理算法的进步,其应用场景将进一步拓展,在高端机器人市场占据一席之地。

对于工程团队而言,选用压电陶瓷传感器需要综合评估具体应用需求、性能指标、成本预算以及系统集成复杂度,避免盲目追求技术先进性而忽视工程可行性。只有在充分理解其技术特性和局限性的基础上,才能发挥其真正价值,推动人形机器人技术的实质性进步。

参考文献方向:

• Nature Communications: Piezo robotic hand for motion manipulation
• MDPI Micromachines: Recent Advances in Piezoelectric Materials Application
• Springer: Review on piezoelectric actuators
• 各压电陶瓷传感器厂商技术白皮书(PI Ceramic, Futek等)

数据来源说明: 本文技术数据源自公开发表的学术文献、行业报告以及主流传感器厂商的产品规格书,相关性能参数仅供参考,实际应用需以具体产品测试数据为准。
