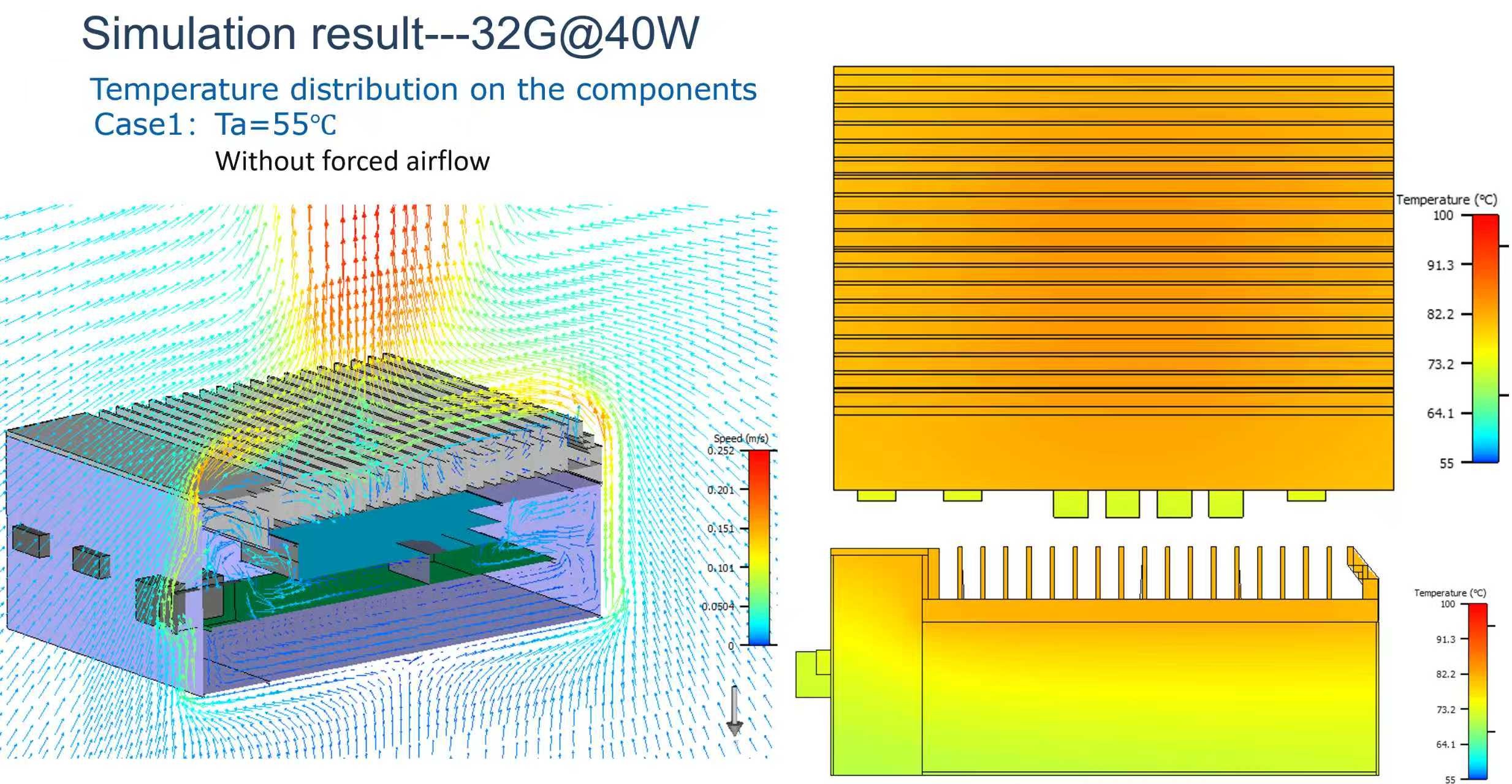

这是一份电子设备在自然散热条件下的热仿真结果，核心是分析 某型号设备在 40W 功耗、环境温度 55℃、无强制风冷 时的温度与气流分布情况。

各部分图解

1. 左侧：气流速度与方向分布图
   • 箭头代表空气流动方向，颜色代表速度大小（红色最快，蓝色最慢）。
   • 可以看到，热量主要从设备顶部向上散发，周围空气被加热后上升，形成自然对流。
   • 设备底部和侧面的空气流速较慢，这也是自然散热的典型特征。
2. 右上角：散热器顶部温度分布
   • 这是设备散热鳍片的俯视图，颜色代表温度高低（红色最高，蓝色最低）。
   • 整体呈现均匀的橙黄色，说明热量在鳍片上分布相对均匀，温度大约在 90-100℃之间。
3. 右下角：设备侧面温度分布
   • 这是设备的纵向剖视图，颜色同样代表温度。
   • 可以看到热量从底部的发热元件向上传导，经过散热器后散发到空气中，底部温度略低于顶部，符合热传导规律。

核心结论

在无强制风冷的自然散热条件下，该设备在 40W 功耗、55℃环境温度的极限场景中，温度最高接近 100℃，这通常是电子设备需要警惕的高温阈值。这份仿真结果可以帮助工程师评估当前散热方案的可行性，判断是否需要增加风扇等强制风冷措施。
